氣動三通球閥結構形式為什么會分T型和L型如何區分？

氣動三通球閥是近年來被廣泛采用的一種新型閥門，在管路中主要用來做切斷、分配和改變介質的流動方向，根據內部結構形式不同，可分為L(zhǎng)型和T型，但從外形上兩者是看不出什么區別的！那么對于氣動三通球閥T型和L型的原理及適用工況，又有什么不同？又該如何選擇呢？

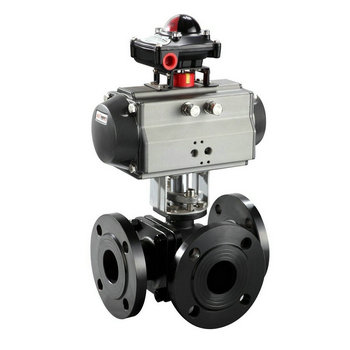

氣動法蘭三通球閥

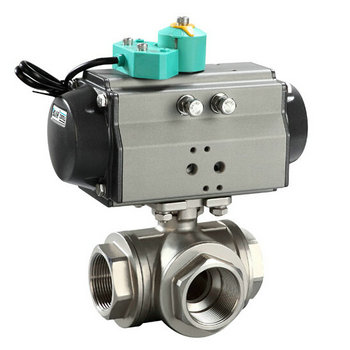

氣動內螺紋三通球閥

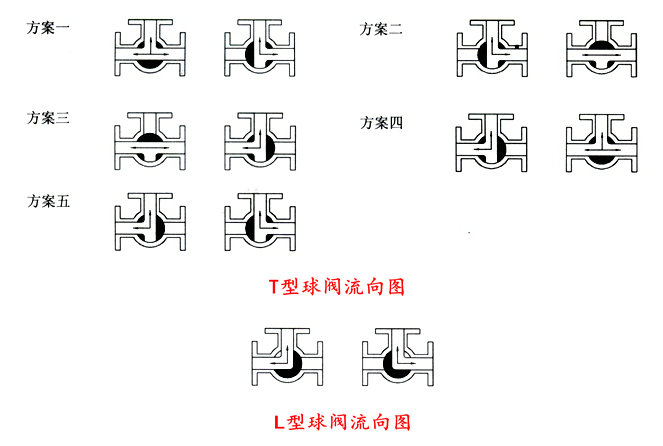

氣動三通球閥常見的連接方式有法蘭或者內螺紋，根據管道實際工況而選擇！那么在使用過程中應當按照不同的工況，選擇不同的結構形式，從在工藝上來說，T型球閥可以替代L型球閥，兩者工作原理圖如下：

L型氣動三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通（如流向圖L型）。T型氣動三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
